Deux Fleuves Rhône Habitat, Bailleur social
32 logements décarbonés sans remplacer les radiateurs

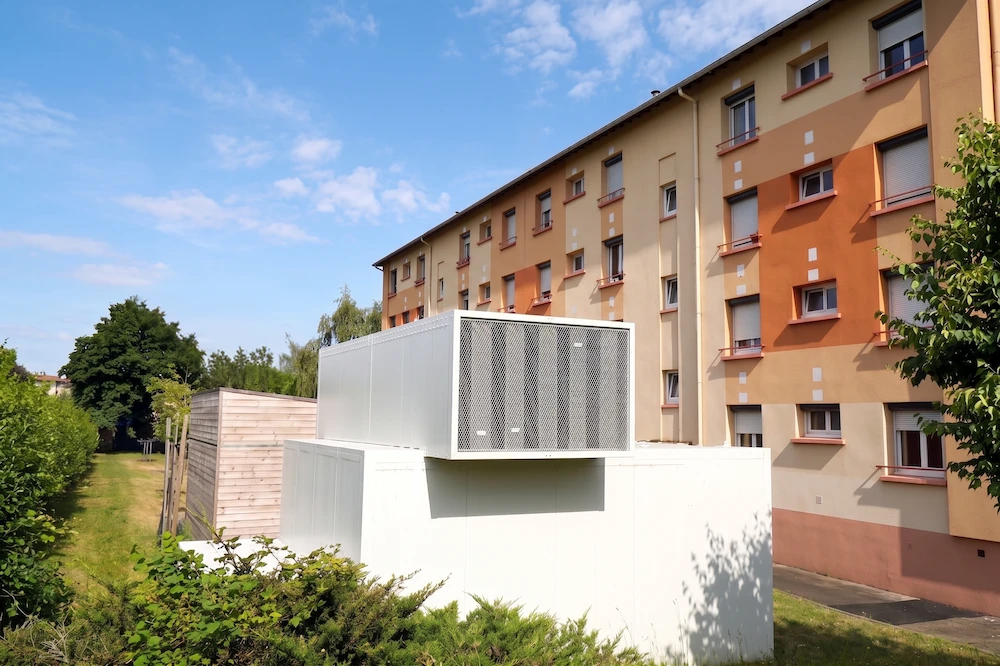

Rénovation énergétique de 2 bâtiments · 700m d'altitude Mise en service en décembre 2024
Saint-Laurent-de-Chamousset
Décarboner le chauffage sans toucher au bâti, en un semestre
LE DÉFI
Deux Fleuves Rhône Habitat souhaitait décarboner le chauffage de 32 logements, sans intervention dans les logements ni recours à la géothermie, tout en conservant les radiateurs existants et en respectant les 70 kVA disponibles sur site. Le tout en assurant la continuité du chauffage, la maîtrise durable des coûts et le confort acoustique des résidents.
65 °C nécessaires
Température de départ imposée pour alimenter le réseau de radiateurs existants.
Jusqu’à -10 °C extérieur
Performance à tenir dans les conditons les plus froides de la saison.
32 logements occupés
Continuité du chauffage pendant l’installation. Sans interruption.
PAC + Stockage + Pilotage
La solution produit et stocke de la chaleur lorsque les conditions sont favorables, puis la restitue lorsque la demande, les températures extérieures ou le prix de l'électricité rendent la production instantanée moins pertinente.
LA RÉPONSE D’ARKEON
- Deux PAC de 75kW alimentent le circuit de radiateurs existant, avec un départ à 65°C.
- Un stockage thermique déplace la production vers les moments les plus favorables.
- Le pilotage arbitre en continu entre production, stockage et restitution.
- Le circuit hydraulique a été préfabriqué et testé en usine, puis livré sur site en deux skids.

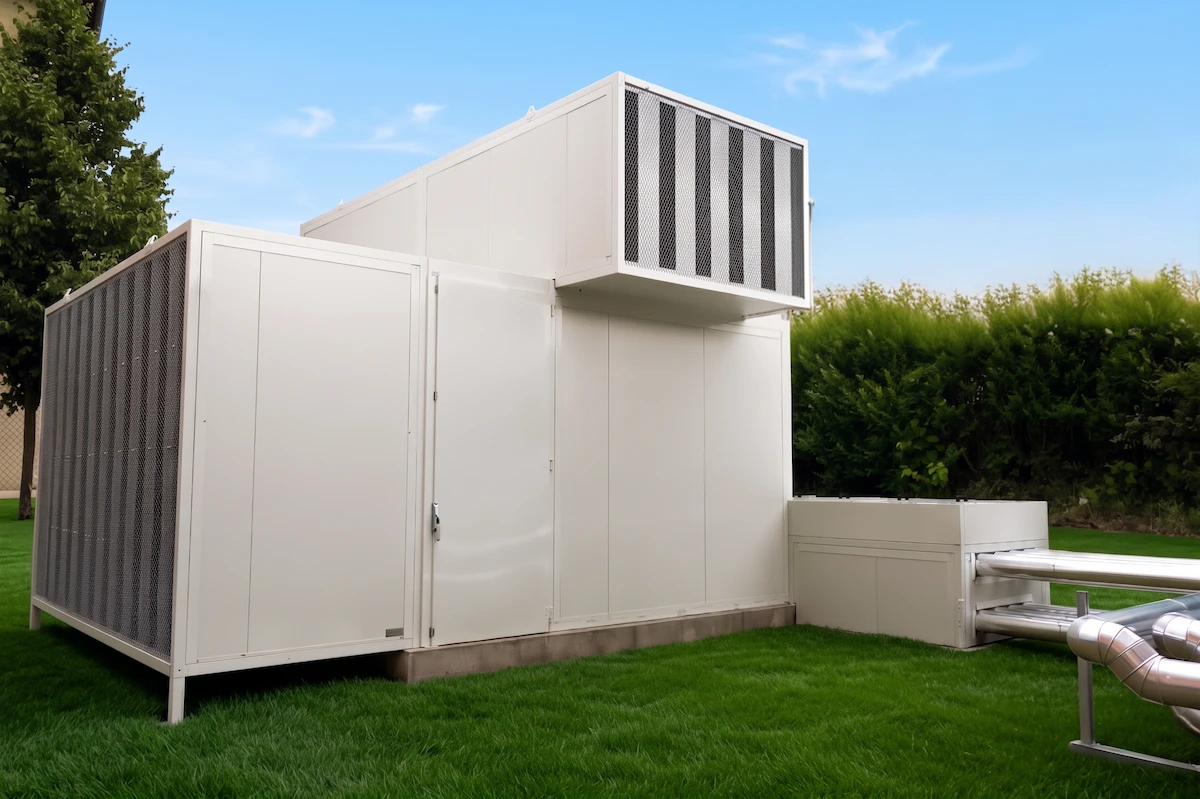

- Un capotage acoustique et une sonde ont été mis en place pour limiter l’impact, avec une émergence mesurée à 0 dB.
Jusqu’à -60% de réduction sur la facture de chauffage
LES RÉSULTATS AVANT/ APRÈS
Rénover sans perturber les résidents
L’installation a été réalisée en trois semaines, sans travaux lourds sur le bâti ni remplacement des radiateurs, et sans interruption du chauffage pour les 32 logements ocupés.

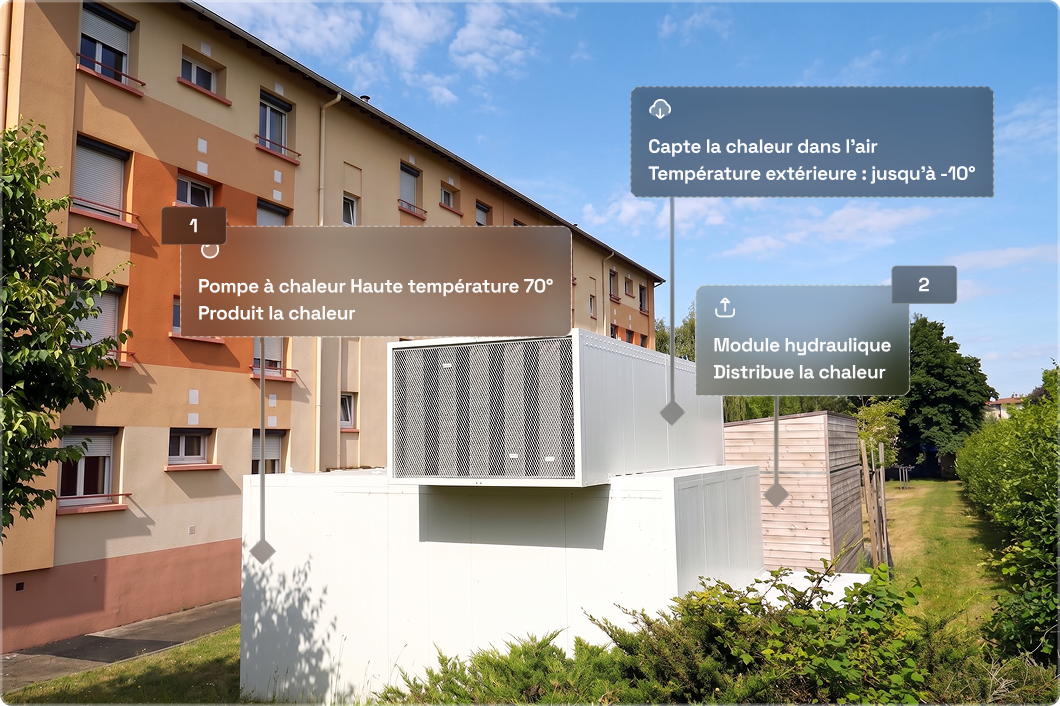

Capter, Stocker, Restituer

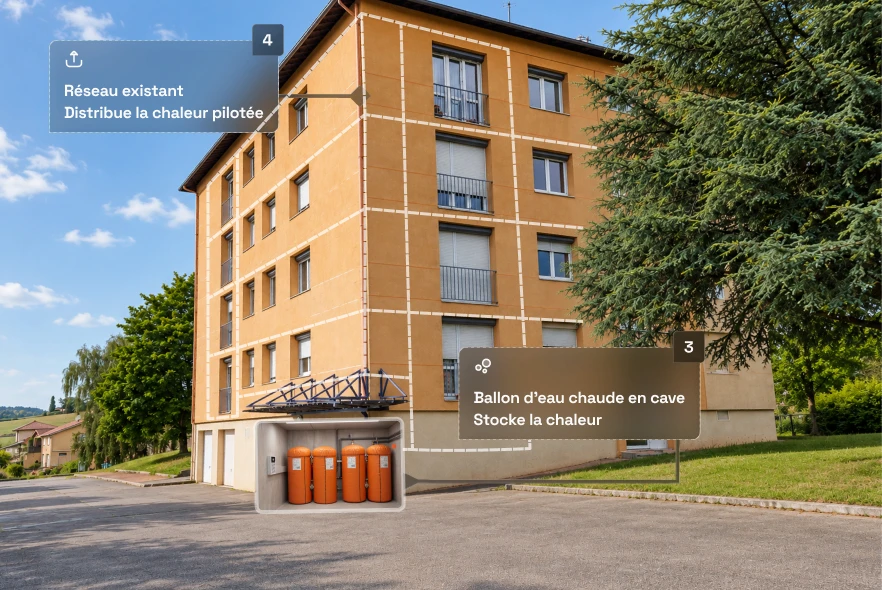

COMMENT ÇA FONCTIONNE ?
Ce que permet le stockage
Produire au bon moment
Le stockage thermique permet de décorréler la production de la chaleur du moment où le bâtiment en a besoin, pour produire l'énergie au moment le plus pertinent et la restituer lorsqu'elle est nécessaire.
S’adapter en temps réel
Le logiciel Arkeon pilote la production et le stockage en continu selon les besoins du bâtiment, la météo et le prix de l’électricité.
Maintenir la performance par grand froid
Lorsque l'air extérieur devient trop froid, le stockage peut devenir la source de la pompe à chaleur. Celle-ci fonctionne alors en mode eau/eau pour maintenir la puissance nécessaire au chauffage du bâtiment.
Caractéristiques techniques
Production
- 2 thermofrigopompes de 75 kW
- 150 kW de puissance installée
- Puissance électrique souscrite : 70kVA
- Jusqu’à 220 kW de puissance de chauffage disponible en mode eau/eau
- Fluide frigorigène R290 (propane)
- Thermofrigopompes 4 tubes
Stockage thermique
- 400 kWh de stockage par matériau à changement de phase (MCP)
- Environ 300 kWh de stockage de chaleur sensible

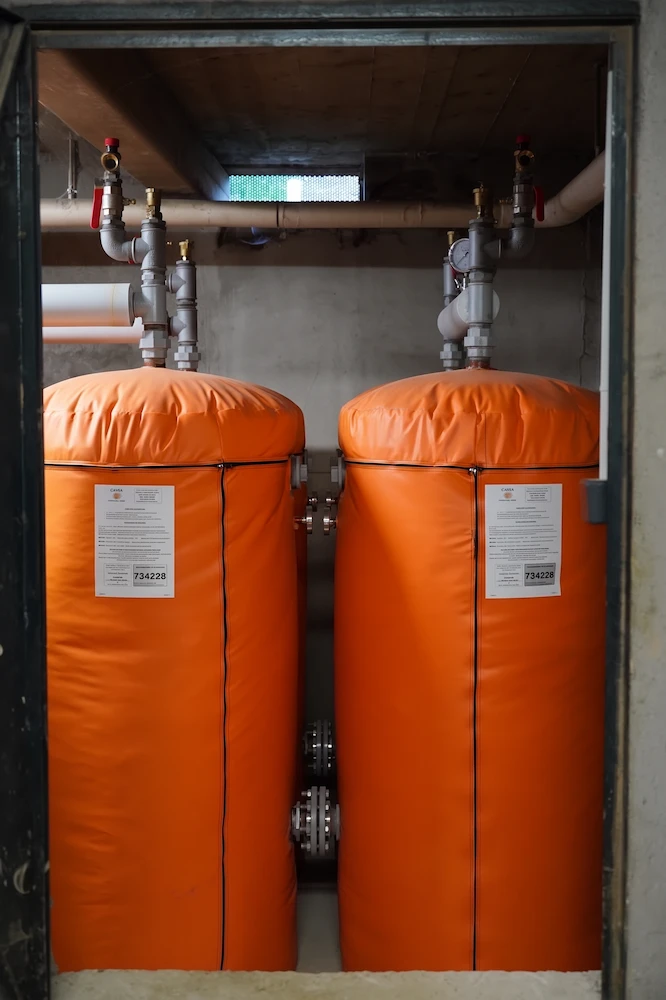

- 10 ballons de 500 litres
- Jusqu’à 6 heures de fonctionnement à –10 °C dans cette configuration

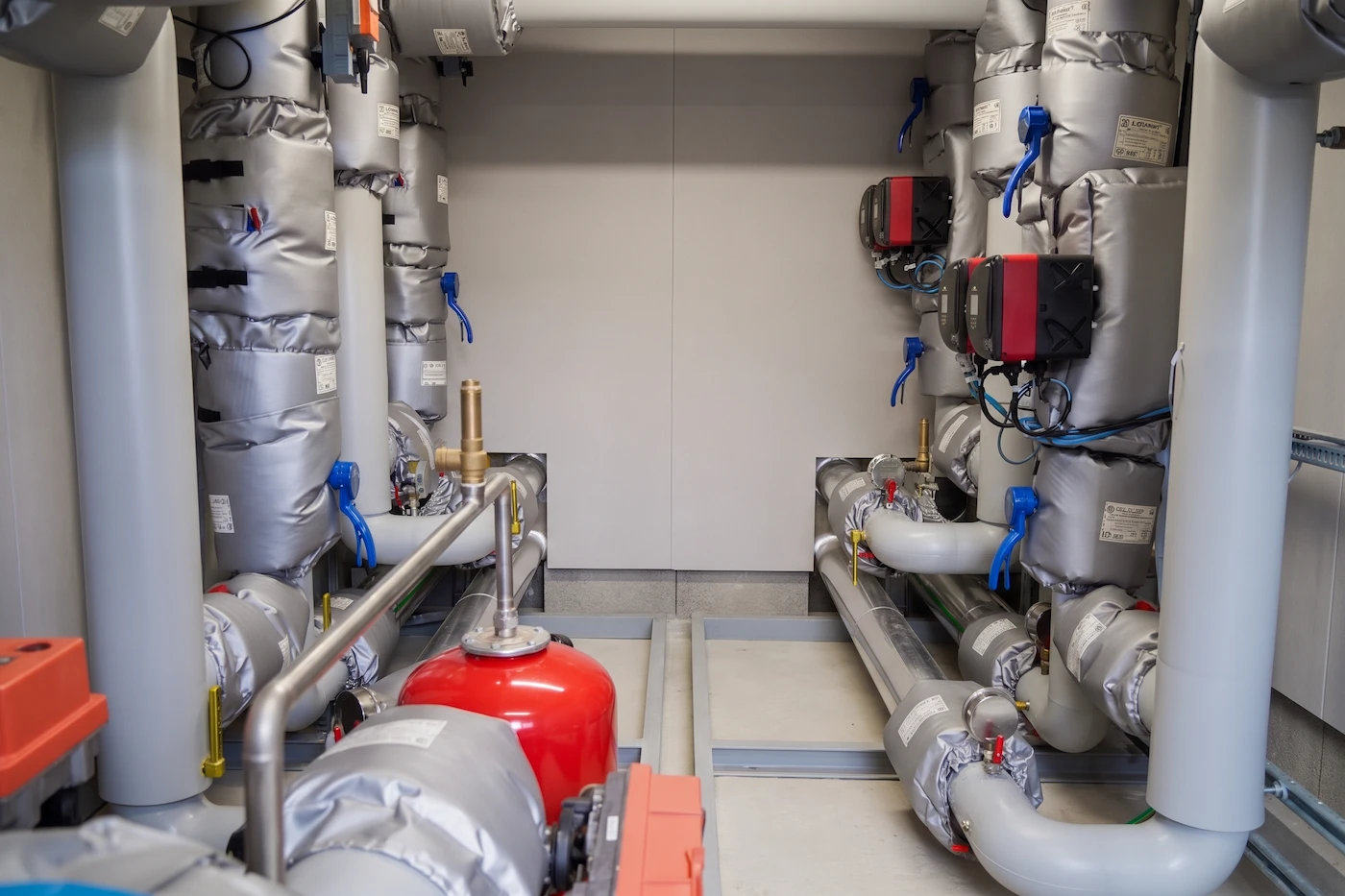

Architecture hydraulique

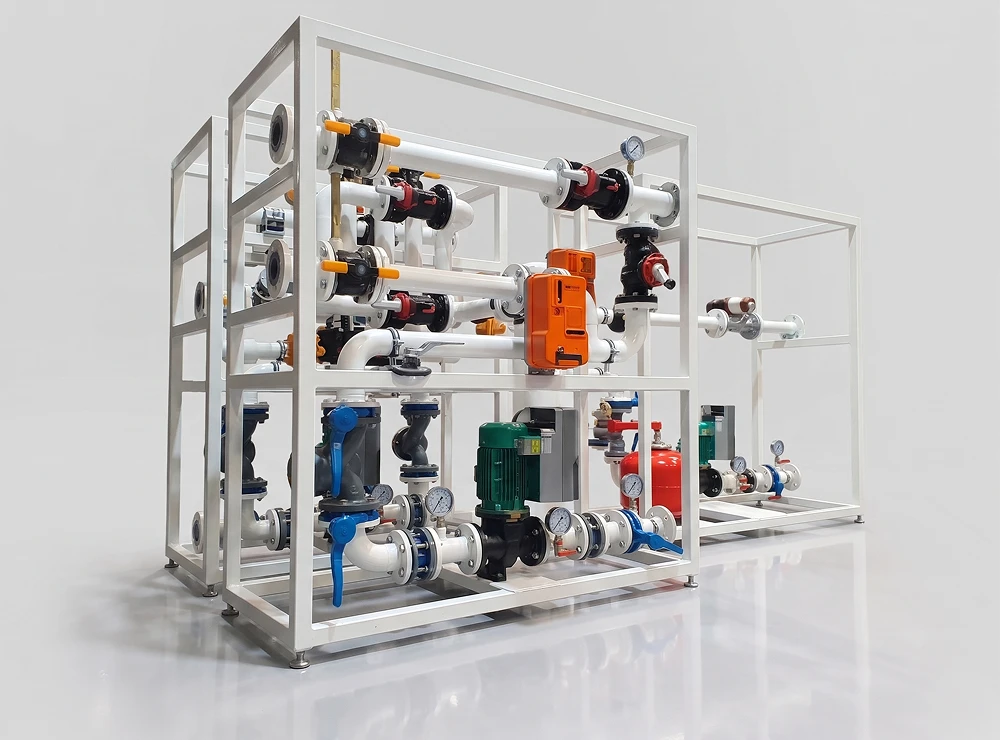

- Module hydraulique préfabriqué et testé en usine
- Livraison sur site en deux skids
Sécurité
- Zone ATEX sécurisée pour utilisation du R290
« On a une installation qui marche, sans avoir les contraintes ni les coûts de la géothermie. »
Jean-Philippe Mercier
Directeur de la maîtrise d'ouvrage et de la stratégie patrimoniale
Deux Fleuves Rhône Habitat
De la conception à la mise en service
Arkeon intervient comme intégrateur de la solution : conception de l’architecture hydraulique, intégration du stockage, régulation et pilotage de l’installation.
Les étapes
De l’audit à la bascule en 9 mois
Mars
Audit technique et conception
Juin
Validation du projet
Juillet
Études d'exécution
Septembre
Préfabrication des modules
Décembre
Installation et mise en service
2024 - Aujourd’hui
D’installation sur site
Calendrier
Un écosystème de partenaires spécialisés
Arkeon intègre et pilote la solution en s'appuyant sur des partenaires spécialisés à chaque étape du projet.
Arkeon Energy Systems
J Moos
Acofroid
CETIAT
Emicon | Cartesian | Charot
Une technologie mesurée et éprouvée
mesure de la performance

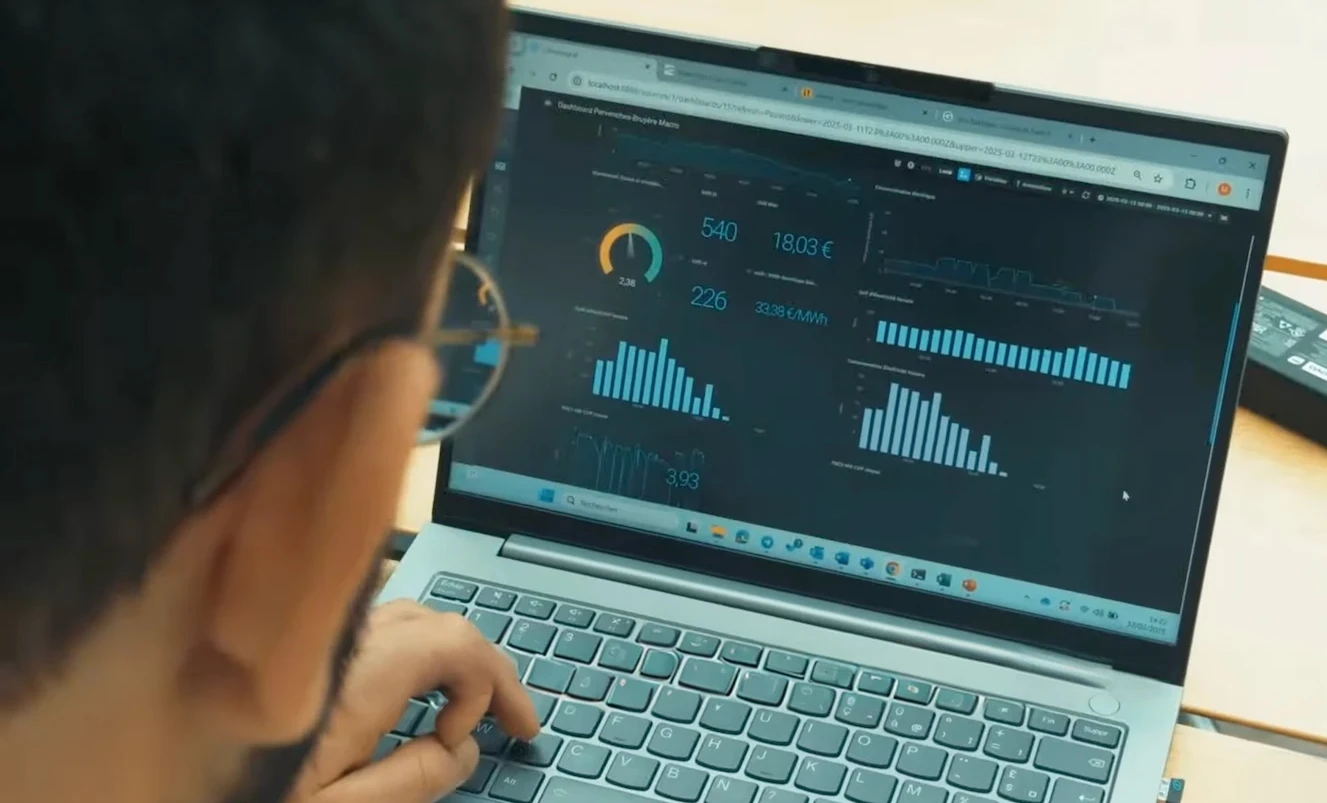

150 points de mesure pour caractériser la performance
L’installation est instrumentée pour suivre son fonctionnement et ajuster le pilotage de la production et du stockage.
Le CETIAT est intervenu pour caractériser les cycles de charge et de décharge du stockage ainsi que le comportement des thermofrigopompes.
Une technologie soutenue dans le cadre de France 2030
Le développement et le déploiement des installation Arkeon bénéficient d'un financement dans le cadre de l'appel à projets SEPAC de l'ADEME / France 2030.
Un premier projet pour valider, mesurer et faire évoluer la solution
Évolution de la solution
2024
Première installation :
Une solution déployée en conditions réelles
Mise en service · Instrumentation · Mesures et caractérisation · Premiers résultats
2026
Une solution optimisée : Les enseignements du terrain intégrés aux nouveaux projets
Architecture hydraulique simplifiée et compactée · Stockage adapté à chaque bâtiment · Rafraîchissement pour le confort d’été · Nouveaux déploiements
